Pass AM 小甲

发布时间:2013-06-26 点击数:240

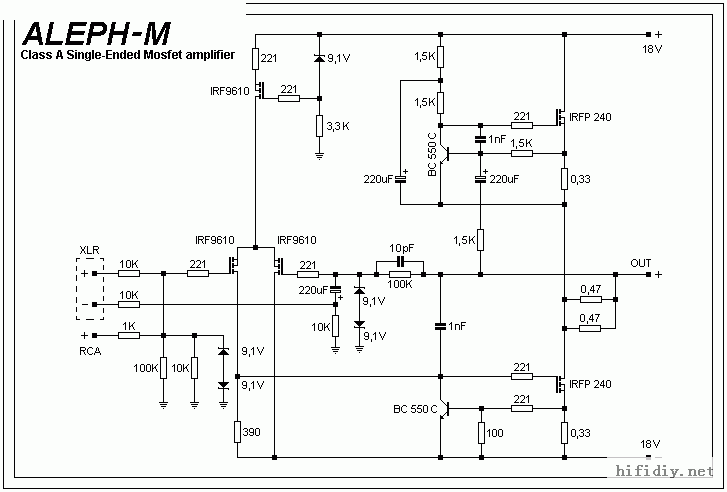

1、PassAM电路无论成熟度、素质、还是稳定性,都好于1969,所以首先的结论就是,如果想折腾小甲,还是应该玩这个,实际听感也是如此。
2、关于仿真,做了2个工作点的仿真,一是原电路的双18V,静态电流1A,这时的不失真功率是16W;二是我把电流提升到1.5A,电压提升到双22V,这时的输出功率是22W!可见这个电路的效率也不是1969可以比拟的,但原型机散热片没有这么大了,这个工作点无法实验,1分钟散热片温度就到了70度了,不敢调试了。
3、关于滤波,这个电路对电压波纹的要求还是比较高的,原设计80000uf的滤波还是必须的,我现在用40000uf,10cm之内交流声还是比较明显,尝试外接加了40000uf组成CRC滤波,电流声5cm之内基本听不到了。
