TDA2616双电源接法和单电源接法(TDA1521假)

发布时间:2022-05-13 点击数:324


TDA2616双声道音频功率放大IC既可以采用双电源供电也可以采用单电源供电,TDA2616本身特性较好,如条件许可应首选双电源供电以提高听音质量。TDA2616的工作电源电压范围是±7.5V~21V。在±16V,THD=0.5%时,输出功率为2×12W。

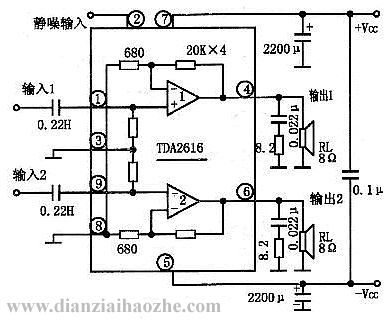

TDA2616双电源接法应用电路:

TDA2616单电源接法应用电路:

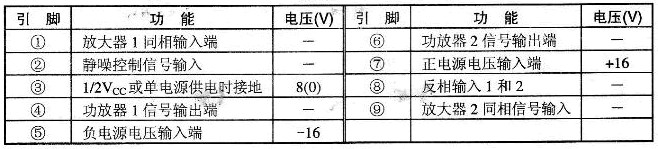

TDA2616引脚功能:
